TennojiM - Sordin Supreme Pro X: battery compartment improvement

Україна знаходиться у активному стані війни проти країни окупанта - росії. Більшість свідомих людей, котрі були далекі від військової справи так чи інше починає цікавитись зброєю, засобами тактичного захисту і тактичною медициною. Я зараз збираю елементи тактичного захисту які згодяться навіть після нашої перемоги. Одним з таких елементів можна вважати навушники активного захисту, як заміна звичайним шумозахисним навушникам чи бірушам у майстерні. Я обрав дуже крутий середняк зроблений в Швеції "Sordin Supreme Pro X".

Я чув, що недоліком цієї моделі є батарейний відсік, але був готовий до усіх відомих проблем, таких як:
1) Важко запхати чи витягти батарейки. Достатньо звичайного розумінням як влаштований батарейний відсік і знанням патерну дій... де стукнути, як потрясти.
2) З часом послабляється мінусовий контакт нижньої батарейки. Лікується розбором чаші і підгинанням контактів.

Але я зіштовхнувся з трохи іншим конструкційним недоліком і мені здається дуже багато нарікань на брак цієї моделі з коробки саме через нього і нерозуміння людей що саме не працює. До суті проблеми. Кришка відсіку з батарейками має прижимну пружину котра притискає верхню батарейку до плюсового контакту, а також замикає контур виконуючи роль мінусового контакту. Тобто щоб навушники працювали треба щоб пружина постійно торкалася мінусу батарейки. Але діаметр мінусу батарейки менший за діаметр самої батарейки. А сама пружина під тиском намагається відхилитися в сторону і чим сильніший тиск тим сильніше її може перекосити. І от цей перекіс призводить до того що пружина упирається у кут між стінкою батарейки і стінкою батарейного відсіку, тож по суті пружина батарейку притискає, але контур замкнути не може бо не торкається мінусової поверхні батарейки. Можна звісно не сильно закручувати кришку, але це нічого не гарантує та і до того ж втрачається захист від води.

Тож я розробив просте рішення цієї проблеми. Роблю втулку котра буде направляти пружину чітко по центру, а контакт буде не з пружиною напряму, а з проставкою - провідником.
Тож складатися вона буде з двох частин:
Корпус з отвором конусної форми щоб направляти пружину і слотом для дна.
Дно котре пласке зі сторони куди буде притискатись пружина і виступаюче радіусне з іншої сторони для тангенціального контакту з мінусом батарейки.

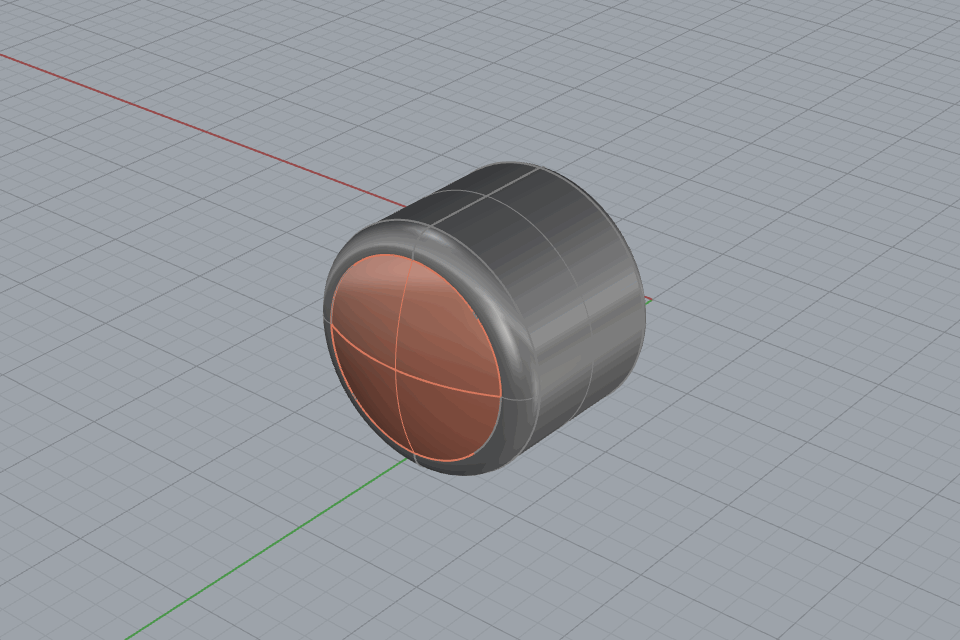

Ось SLDASM параметрична модель деталі.

Ось STL корпусу деталі для друку.

Корпус друкую простою фотополімерною смолою. Можна, звісно, будь якою, але ця частина не буде брати на себе жодного навантаження.

Дно виточую на токарному верстаті з мідного кругляку. Радіус задаю звичайним надфілем вручну.

Трішки підганяю частини деталі і запресовую дно у відведений слот попереднє знежиривши деталі і змастивши їх ціаноакрилатним клеєм.

Власне, це все. Тепер можна не хвилюватися що пружина встане криво, або контакт відійде в най непередбачуваніший момент. Сама кришка закручується при цьому до кінця і під час закручування нечутно звуків як пружина чіпляється за все підряд.

Взагалі це дивно що треба виправляти такі прикрі недоліки у девайсах котрі, зважаючи на серйозність призначення, таких недоліків мати не повинні.
Всім дякую за увагу. Побачимось.
